【目标检测】SSD+Tensorflow 300&512 配置详解

SSD_300_vgg和SSD_512_vgg weights下载链接【需要科学上网~】：

Model	Training data	Testing data	mAP	FPS
SSD-300 VGG-based	VOC07+12+COCO trainval	VOC07 test	0.817	-
SSD-300 VGG-based	VOC07+12 trainval	VOC07 test	0.778	-
SSD-512 VGG-based	VOC07+12+COCO trainval	VOC07 test	0.837	-

我的csdn下载链接【没法科学上网的同学】：

ssd-512：https://download.csdn.net/download/qq_36396104/10792340

ssd-300：https://download.csdn.net/download/qq_36396104/10792337

ssd源码https://github.com/DengZhuangSouthRd/SSD-TinyObject/blob/master/COMMANDS.md

转自：https://blog.csdn.net/liuyan20062010/article/details/78905517
1.  搭建SSD框架，下载解压即可

2. 下载pascalvoc数据，自己的数据根据voc格式改写（图片的名称，不用拘泥于6位数字，其他命名也可以）

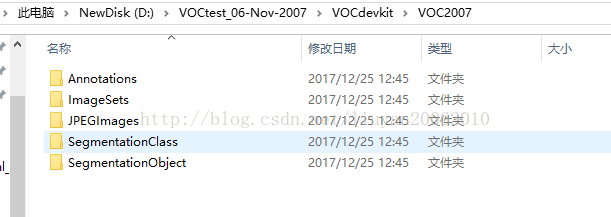

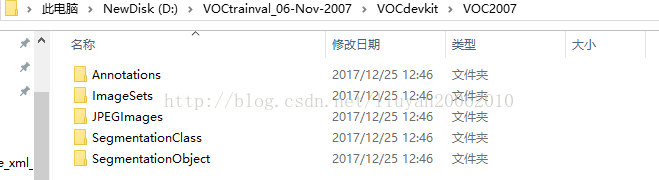

解压后不要混合在一个文件夹下，要生成三个，主要是利用训练集测试的文件夹，VOCtrainval用来训练，VOCtest用来测试。

VOCtrainval 中JPEGImage文件夹中仅是训练和验证的图片，Main文件夹中仅是trainval.txt,  train.txt,   val.txt

VOCtest中JPEGImage文件夹中仅是测试图片，Main文件夹中仅是test.txt.

​

​

​

3. 图片数据重命名为6位数字

python代码

import os

class BatchRename():
      #  '''''
     #   批量重命名文件夹中的图片文件

       # '''
        def __init__(self):
            #我的图片文件夹路径horse
            self.path = '/home/xxx/imagedata/image_xml'

        def rename(self):
            filelist = os.listdir(self.path)
            total_num = len(filelist)
            i = 1
            n = 6
            for item in filelist:
                if item.endswith('.jpg'):
                    n = 6 - len(str(i))
                    src = os.path.join(os.path.abspath(self.path), item)
                    dst = os.path.join(os.path.abspath(self.path), str(0)*n + str(i) + '.jpg')
                    try:
                        os.rename(src, dst)
                        print 'converting %s to %s ...' % (src, dst)
                        i = i + 1

                    except:
                        continue
            print 'total %d to rename & converted %d jpgs' % (total_num, i)

if __name__ == '__main__':
        demo = BatchRename()
        demo.rename()

3.标记数据

4.生成txt文件，train.txt, trainval.txt, test.txt, val.txt
python代码

import os
import random

xmlfilepath=r'/home/xxx/subimage_xml_xiao'
saveBasePath=r"/home/xxx/txt"

trainval_percent=0.7
train_percent=0.7
total_xml = os.listdir(xmlfilepath)
num=len(total_xml)
list=range(num)
tv=int(num*trainval_percent)
tr=int(tv*train_percent)
trainval= random.sample(list,tv)
train=random.sample(trainval,tr)

print("train and val size",tv)
print("traub suze",tr)
ftrainval = open(os.path.join(saveBasePath,'Main/trainval.txt'), 'w')
ftest = open(os.path.join(saveBasePath,'Main/test.txt'), 'w')
ftrain = open(os.path.join(saveBasePath,'Main/train.txt'), 'w')
fval = open(os.path.join(saveBasePath,'Main/val.txt'), 'w')

for i  in list:
    name=total_xml[i][:-4]+'\n'
    if i in trainval:
        ftrainval.write(name)
        if i in train:
            ftrain.write(name)
        else:
            fval.write(name)
    else:
        ftest.write(name)

ftrainval.close()
ftrain.close()
fval.close()
ftest .close()

5.  将训练类别修改为和自己一样的

SSD-Tensorflow-master—>datasets—>pascalvoc_common.py

  根据实际情况进行修改

VOC_LABELS = {
    'none': (0, 'Background'),
    'aeroplane': (1, 'Vehicle'),
    'bicycle': (2, 'Vehicle'),
    'bird': (3, 'Animal'),
    'boat': (4, 'Vehicle'),
    'bottle': (5, 'Indoor'),
    'bus': (6, 'Vehicle'),
    'car': (7, 'Vehicle'),
    'cat': (8, 'Animal'),
    'chair': (9, 'Indoor'),
    'cow': (10, 'Animal'),
    'diningtable': (11, 'Indoor'),
    'dog': (12, 'Animal'),
    'horse': (13, 'Animal'),
    'motorbike': (14, 'Vehicle'),
    'Person': (15, 'Person'),
    'pottedplant': (16, 'Indoor'),
    'sheep': (17, 'Animal'),
    'sofa': (18, 'Indoor'),
    'train': (19, 'Vehicle'),
    'tvmonitor': (20, 'Indoor'),
}

6.  将图像数据转换为tfrecods格式

SSD-Tensorflow-master—>datasets—>pascalvoc_to_tfrecords.py 。。。然后更改文件的83行读取方式为’rb’）

​

修改读取图片的类型：修改如下两个地方

“image_format = b'JPEG'”
       “filename = directory + DIRECTORY_IMAGES + name + '.jpg'”中 jpg 可以修改读取图片的类型

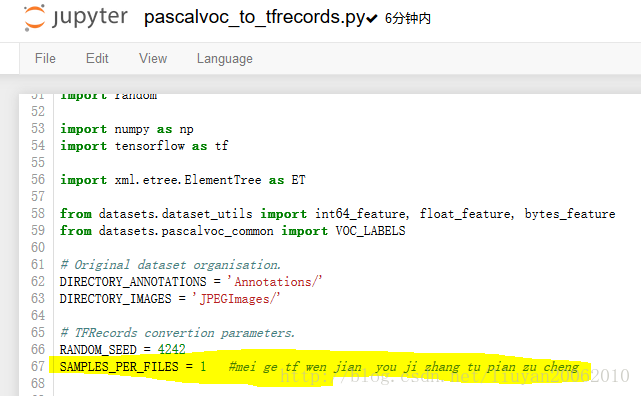

修改67行，可以修改几张图片转为一个tfrecords，如下图

​

在SSD-Tensorflow-master文件夹下创建tf_conver_data.sh

  1 #!/bin/bash
  2 #this is a shell script to convert pascal VOC datasets into tf-records only
  3 #directory where the original dataset is stored
  4
  5 DATASET_DIR=/home/xxx/imagedata/VOCdevkit/VOC2007/     #VOC数据保存的文件夹（VOC的目录格式未改变）
  6
  7 #output directory where to store TFRecords files
  8 OUTPUT_DIR=/home/xxx/imagedata/xingshizheng_tf  #自己建立的保存tfrecords数据的文件夹
  9
 10 python3 ./tf_convert_data.py \
 11        --dataset_name=pascalvoc \
 12        --dataset_dir=${DATASET_DIR} \
 13        --output_name=voc_2007_train \
 14        --output_dir=${OUTPUT_DIR}
~

7. 训练模型
train_ssd_network.py修改第154行的最大训练步数，将None改为比如50000。（tf.contrib.slim.learning.training函数中max-step为None时训练会无限进行。）

train_ssd_network.py,网络参数配置，若需要改，再此文件中进行修改

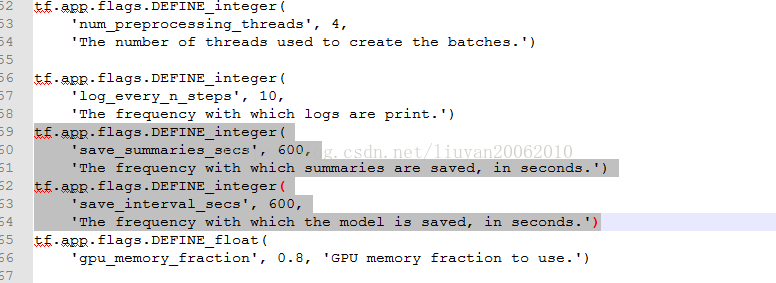

修改如下图中的数字600，可以改变训练多长时间保存一次模型

​

需要修改的地方：

         a.   nets/ssd_vgg_300.py  (因为使用此网络结构) ，修改87 和88行的类别

 default_params = SSDParams(
        img_shape=(300, 300),
        num_classes=21,   #根据自己的数据修改为类别+1
        no_annotation_label=21, #根据自己的数据修改为类别+1
        feat_layers=['block4', 'block7', 'block8', 'block9', 'block10', 'block11'],
        feat_shapes=[(38, 38), (19, 19), (10, 10), (5, 5), (3, 3), (1, 1)],
        anchor_size_bounds=[0.15, 0.90],
        # anchor_size_bounds=[0.20, 0.90],

        b. train_ssd_network.py,修改类别120行，GPU占用量，学习率，batch_size等

tf.app.flags.DEFINE_integer(
    'num_classes', 21, 'Number of classes to use in the dataset.')

#根据自己的数据修改为类别+1

     c eval_ssd_network.py 修改类别，66行

# =========================================================================== #
# Main evaluation flags.
# =========================================================================== #
tf.app.flags.DEFINE_integer(
'num_classes', 21, 'Number of classes to use in the dataset.')

  #根据自己的数据修改为类别+1

     d. datasets/pascalvoc_2007.py 根据自己的训练数据修改整个文件

TRAIN_STATISTICS = {
    'none': (0, 0),
    'aeroplane': (238, 306),  #238图片书， 306目标总数
    'bicycle': (243, 353),
    'bird': (330, 486),
    'boat': (181, 290),
    'bottle': (244, 505),
    'bus': (186, 229),
    'car': (713, 1250),
    'cat': (337, 376),
    'chair': (445, 798),
    'cow': (141, 259),
    'diningtable': (200, 215),
    'dog': (421, 510),
    'horse': (287, 362),
    'motorbike': (245, 339),
    'person': (2008, 4690),
    'pottedplant': (245, 514),
    'sheep': (96, 257),
    'sofa': (229, 248),
    'train': (261, 297),
    'tvmonitor': (256, 324),
    'total': (5011, 12608),    //5011 为训练的图片书，12608为目标总数
}
TEST_STATISTICS = {
    'none': (0, 0),
    'aeroplane': (1, 1),
    'bicycle': (1, 1),
    'bird': (1, 1),
    'boat': (1, 1),
    'bottle': (1, 1),
    'bus': (1, 1),
    'car': (1, 1),
    'cat': (1, 1),
    'chair': (1, 1),
    'cow': (1, 1),
    'diningtable': (1, 1),
    'dog': (1, 1),
    'horse': (1, 1),
    'motorbike': (1, 1),
    'person': (1, 1),
    'pottedplant': (1, 1),
    'sheep': (1, 1),
    'sofa': (1, 1),
    'train': (1, 1),
    'tvmonitor': (1, 1),
    'total': (20, 20),
}
SPLITS_TO_SIZES = {
    'train': 5011,        #训练数据量
    'test': 4952,         #测试数据量
}
SPLITS_TO_STATISTICS = {
    'train': TRAIN_STATISTICS,
    'test': TEST_STATISTICS,
}
NUM_CLASSES = 20    #类别，根据自己数据的实际类别修改（不包含背景）

方案1 从vgg开始训练其中某些层的参数

# 通过加载预训练好的vgg16模型，对“voc07trainval+voc2012”进行训练
# 通过checkpoint_exclude_scopes指定哪些层的参数不需要从vgg16模型里面加载进来
# 通过trainable_scopes指定哪些层的参数是需要训练的，未指定的参数保持不变,若注释掉此命令，所有的参数均需要训练
DATASET_DIR=/home/doctorimage/kindlehe/common/dataset/VOC0712/
TRAIN_DIR=.././log_files/log_finetune/train_voc0712_20170816_1654_VGG16/
CHECKPOINT_PATH=../checkpoints/vgg_16.ckpt

python3 ../train_ssd_network.py \
    --train_dir=${TRAIN_DIR} \      #训练生成模型的存放路径
    --dataset_dir=${DATASET_DIR} \  #数据存放路径
    --dataset_name=pascalvoc_2007 \ #数据名的前缀
    --dataset_split_name=train \
    --model_name=ssd_300_vgg \      #加载的模型的名字
    --checkpoint_path=${CHECKPOINT_PATH} \  #所加载模型的路径
    --checkpoint_model_scope=vgg_16 \   #所加载模型里面的作用域名
    --checkpoint_exclude_scopes=ssd_300_vgg/conv6,ssd_300_vgg/conv7,ssd_300_vgg/block8,ssd_300_vgg/block9,ssd_300_vgg/block10,ssd_300_vgg/block11,ssd_300_vgg/block4_box,ssd_300_vgg/block7_box,ssd_300_vgg/block8_box,ssd_300_vgg/block9_box,ssd_300_vgg/block10_box,ssd_300_vgg/block11_box \
    --trainable_scopes=ssd_300_vgg/conv6,ssd_300_vgg/conv7,ssd_300_vgg/block8,ssd_300_vgg/block9,ssd_300_vgg/block10,ssd_300_vgg/block11,ssd_300_vgg/block4_box,ssd_300_vgg/block7_box,ssd_300_vgg/block8_box,ssd_300_vgg/block9_box,ssd_300_vgg/block10_box,ssd_300_vgg/block11_box \
    --save_summaries_secs=60 \  #每60s保存一下日志
    --save_interval_secs=600 \  #每600s保存一下模型
    --weight_decay=0.0005 \     #正则化的权值衰减的系数
    --optimizer=adam \          #选取的最优化函数
    --learning_rate=0.001 \     #学习率
    --learning_rate_decay_factor=0.94 \ #学习率的衰减因子
    --batch_size=24 \
    --gpu_memory_fraction=0.9   #指定占用gpu内存的百分比

方案2 ： 从自己预训练好的模型开始训练（依然可以指定要训练哪些层）

（当你的模型通过vgg训练的模型收敛到大概o.5mAP的时候，可以进行这一步的fine-tune）

# 通过加载预训练好的vgg16模型，对“voc07trainval+voc2012”进行训练
# 通过checkpoint_exclude_scopes指定哪些层的参数不需要从vgg16模型里面加载进来
# 通过trainable_scopes指定哪些层的参数是需要训练的，未指定的参数保持不变
DATASET_DIR=/home/doctorimage/kindlehe/common/dataset/VOC0712/
TRAIN_DIR=.././log_files/log_finetune/train_voc0712_20170816_1654_VGG16/
CHECKPOINT_PATH=./log_files/log_finetune/train_voc0712_20170712_1741_VGG16/model.ckpt-253287

python3 ../train_ssd_network.py \
    --train_dir=${TRAIN_DIR} \      #训练生成模型的存放路径
    --dataset_dir=${DATASET_DIR} \  #数据存放路径
    --dataset_name=pascalvoc_2007 \ #数据名的前缀
    --dataset_split_name=train \
    --model_name=ssd_300_vgg \      #加载的模型的名字
    --checkpoint_path=${CHECKPOINT_PATH} \  #所加载模型的路径
    --checkpoint_model_scope=vgg_16 \   #所加载模型里面的作用域名
    --checkpoint_exclude_scopes=ssd_300_vgg/conv6,ssd_300_vgg/conv7,ssd_300_vgg/block8,ssd_300_vgg/block9,ssd_300_vgg/block10,ssd_300_vgg/block11,ssd_300_vgg/block4_box,ssd_300_vgg/block7_box,ssd_300_vgg/block8_box,ssd_300_vgg/block9_box,ssd_300_vgg/block10_box,ssd_300_vgg/block11_box \
    --trainable_scopes=ssd_300_vgg/conv6,ssd_300_vgg/conv7,ssd_300_vgg/block8,ssd_300_vgg/block9,ssd_300_vgg/block10,ssd_300_vgg/block11,ssd_300_vgg/block4_box,ssd_300_vgg/block7_box,ssd_300_vgg/block8_box,ssd_300_vgg/block9_box,ssd_300_vgg/block10_box,ssd_300_vgg/block11_box \
    --save_summaries_secs=60 \  #每60s保存一下日志
    --save_interval_secs=600 \  #每600s保存一下模型
    --weight_decay=0.0005 \     #正则化的权值衰减的系数
    --optimizer=adam \          #选取的最优化函数
    --learning_rate=0.001 \     #学习率
    --learning_rate_decay_factor=0.94 \ #学习率的衰减因子
    --batch_size=24 \
    --gpu_memory_fraction=0.9   #指定占用gpu内存的百分比

从自己训练的ssd_300_vgg模型开始训练ssd_512_vgg的模型

因此ssd_300_vgg中没有block12,又因为block7,block8,block9,block10,block11,中的参数张量两个网络模型中不匹配，因此ssd_512_vgg中这几个模块的参数不从ssd_300_vgg模型中继承，因此使用checkpoint_exclude_scopes命令指出。

因为所有的参数均需要训练，因此不使用命令--trainable_scopes

 1 #/bin/bash
  2 DATASET_DIR=/home/data/xxx/imagedata/xing_tf/train_tf/
  3 TRAIN_DIR=/home/data/xxx/model/xing300512_model/
  4 CHECKPOINT_PATH=/home/data/xxx/model/xing300_model/model.ckpt-60000   #加载的ssd_300_vgg模型
  5 python3 ./train_ssd_network.py \
  6        --train_dir=${TRAIN_DIR} \
  7        --dataset_dir=${DATASET_DIR} \
  8        --dataset_name=pascalvoc_2007 \
  9        --dataset_split_name=train \
 10        --model_name=ssd_512_vgg \
 11        --checkpoint_path=${CHECKPOINT_PATH} \
 12        --checkpoint_model_scope=ssd_300_vgg \
 13        --checkpoint_exclude_scopes=ssd_512_vgg/block7,ssd_512_vgg/block7_box,ssd_512_vgg/block8,ssd_512_vgg/block8_box,    ssd_512_vgg/block9,ssd_512_vgg/block9_box,ssd_512_vgg/block10,ssd_512_vgg/block10_box,ssd_512_vgg/block11,ssd_512_vgg/b    lock11_box,ssd_512_vgg/block12,ssd_512_vgg/block12_box \
 14        #--trainable_scopes=ssd_300_vgg/conv6,ssd_300_vgg/conv7,ssd_300_vgg/block8,ssd_300_vgg/block9,ssd_300_vgg/block1    0,ssd_300_vgg/block11,ssd_300_vgg/block4_box,ssd_300_vgg/block7_box,ssd_300_vgg/block8_box,ssd_300_vgg/block9_box,ssd_3    00_vgg/block10_box,ssd_300_vgg/block11_box \
 15        --save_summaries_secs=28800 \
 16        --save_interval_secs=28800 \
 17        --weight_decay=0.0005 \
 18        --optimizer=adam \
 19        --learning_rate_decay_factor=0.94 \
 20        --batch_size=16 \
 21        --num_classes=4 \
 22        -gpu_memory_fraction=0.8 \

另外由300转512后还需修改：

1. 首先修改ssd_vgg_512.py的训练类别

2.修改train_ssd_network.py的model_name

修改为ssd_512_vgg

3. 修改nets/np_methods.py

修改：将300改为512， 将类别改为自己数据的类别（+背景）

4. 修改preprocessing/ssd_vgg_preprocessing.py

修改：将300改为512

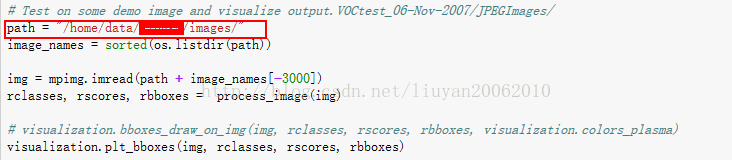

5. 修改ssd_notbook.ipynb

a  将文件中数字“300”改为“512”

其他修改可以参考：http://blog.csdn.net/liuyan20062010/article/details/78905517

方案3：从头开始训练自己的模型

# 注释掉CHECKPOINT_PATH，不提供初始化模型,让模型自己随机初始化权重，从头训练
# 删除checkpoint_exclude_scopes和trainable_scopes，因为是从头开始训练
#　CHECKPOINT_PATH=./log_files/log_finetune/train_voc0712_20170712_1741_VGG16/model.ckpt-253287

python3 ../train_ssd_network.py \
    --train_dir=${TRAIN_DIR} \   #训练生成模型的存放路径
    --dataset_dir=${DATASET_DIR} \  #数据存放路径
    --dataset_name=pascalvoc_2007 \ #数据名的前缀
    --dataset_split_name=train \
    --model_name=ssd_300_vgg \  #加载的模型的名字
    #--checkpoint_path=${CHECKPOINT_PATH} \ #所加载模型的路径,这里注释掉
    #--checkpoint_model_scope=vgg_16 \   #所加载模型里面的作用域名
    --save_summaries_secs=60 \  #每60s保存一下日志
    --save_interval_secs=600 \  #每600s保存一下模型
    --weight_decay=0.0005 \     #正则化的权值衰减的系数
    --optimizer=adam \          #选取的最优化函数
    --learning_rate=0.00001 \   #学习率
    --learning_rate_decay_factor=0.94 \ #学习率的衰减因子
    --batch_size=32

8. 测试或验证

首先将测试数据转换为tfrecords

 1 #!/bin/bash
      2 #this is a shell script to convert pascal VOC datasets into tf-records only
      3 #directory where the original dataset is stored
      4
      5 DATASET_DIR=/home/xxx/imagedata/VOCdevkit/VOC2007/     #VOC数据保存的文件夹（VOC的目录格式未改变）
      6
      7 #output directory where to store TFRecords files
      8 OUTPUT_DIR=/home/xxx/imagedata/xingshizheng_tf  #自己建立的保存tfrecords数据的文件夹
      9
     10 python3 ./tf_convert_data.py \
     11        --dataset_name=pascalvoc \
     12        --dataset_dir=${DATASET_DIR} \
     13        --output_name=voc_2007_test \     #注意修改为test
     14        --output_dir=${OUTPUT_DIR}
    ~

在SSD-Tensorflow-master文件夹下建立一个sh文件

 #!/bin/bash
    # This is the eval script.
    DATASET_DIR=/home/xxx/voc2007_test_tfrecords/    #保存的转换为tfrcodes格式的数据
    EVAL_DIR=/home/xxx/ssd_eval_log/   # Directory where the results are saved to
    CHECKPOINT_PATH=/home/xxx/Downloads/SSD-Tensorflow-master/checkpoints/VGG_VOC0712_SSD_300x300_iter_120000.ckpt   #换为自己训练的模型
 python3 ./eval_ssd_network.py \
        --eval_dir=${EVAL_DIR} \
        --dataset_dir=${DATASET_DIR} \
        --dataset_name=pascalvoc_2007 \
        --dataset_split_name=test \
        --model_name=ssd_300_vgg \
        --checkpoint_path=${CHECKPOINT_PATH} \
        --batch_size=1

9.    利用ssd_notebook.ipynb显示训练测试模型的结果

修改红框标注的位置，一个是修改为自己的模型所在的路径，另一个是修改为自己图片所在的路径

​

​

10. 注意

• –dataset_name=pascalvoc_2007 、–dataset_split_name=train、–model_name=ssd_300_vgg这三个参数不要自己随便取，在代码里，这三个参数是if…else…语句，有固定的判断值，所以要根据实际情况取选择
• TypeError: expected bytes, NoneType found SystemError: returned a result with an error set 这是由于CHECKPOINT_PATH定义的时候不小心多了个＃号键，将输入给注释掉了，如果不想使用预训练的模型，需要将--checkpoint_path=${CHECKPOINT_PATH} \注释掉即可
• SSD有在VOC07+12的训练集上一起训练的，用一个笨一点的办法： pascalvoc_to_tfrecords.py文件中，改变SAMPLES_PER_FILES,减少输出tfrecord文件的个数,再修改tf_convert_data.py的dataset参数，记得将前后两次的输出名改变一下，前后两次转换的tfrecords放在同一个文件夹下，然后手工重命名。（这里由于只是验证论文的训练方法是否有效，所以没必要写这些自动化代码实现合并，以后要用自己的数据集训练的时候就可以写一些自动化脚本）
• 有时候运行脚本会报错，可能是之前依次运行导致显存占满。
• 从pyCharm运行时，如果模型保存路径里之前的模型未删除，将会报错，必须保证该文件夹为空。
• 在TRAIN_DIR路径下会产生四中文件： 1. checkpoint :文本文件，包含所有model.ckpt-xxxx,相当于是不同时间节点生成的所有ckpt文件的一个索引。 2. model.ckpt-2124.data-000000-of-000001：模型文件，保存模型的权重 3. model.ckpt-2124.meta：　图文件，保存模型的网络图 4. model.ckpt-2124.index : 这个没搞太清楚 5. graph.pbtxt：　用protobuf格式保存的模型的图
• error:Default MaxPoolingOp only supports NHWC,这有两种原因：1、你的电脑没有gpu（情况很少）2、你使用的tensorflow版本有问题，看看是不是使用了非gpu版的tensorflow，或者使用的虚拟环境没切换过来。
