基础部分:

创建轴网

基本思路:

  1. 首先添加引用
  2. 获取当前项目文档
  3. 创建轴网定位线
  4. 创建轴网
  5. 设置轴网名称

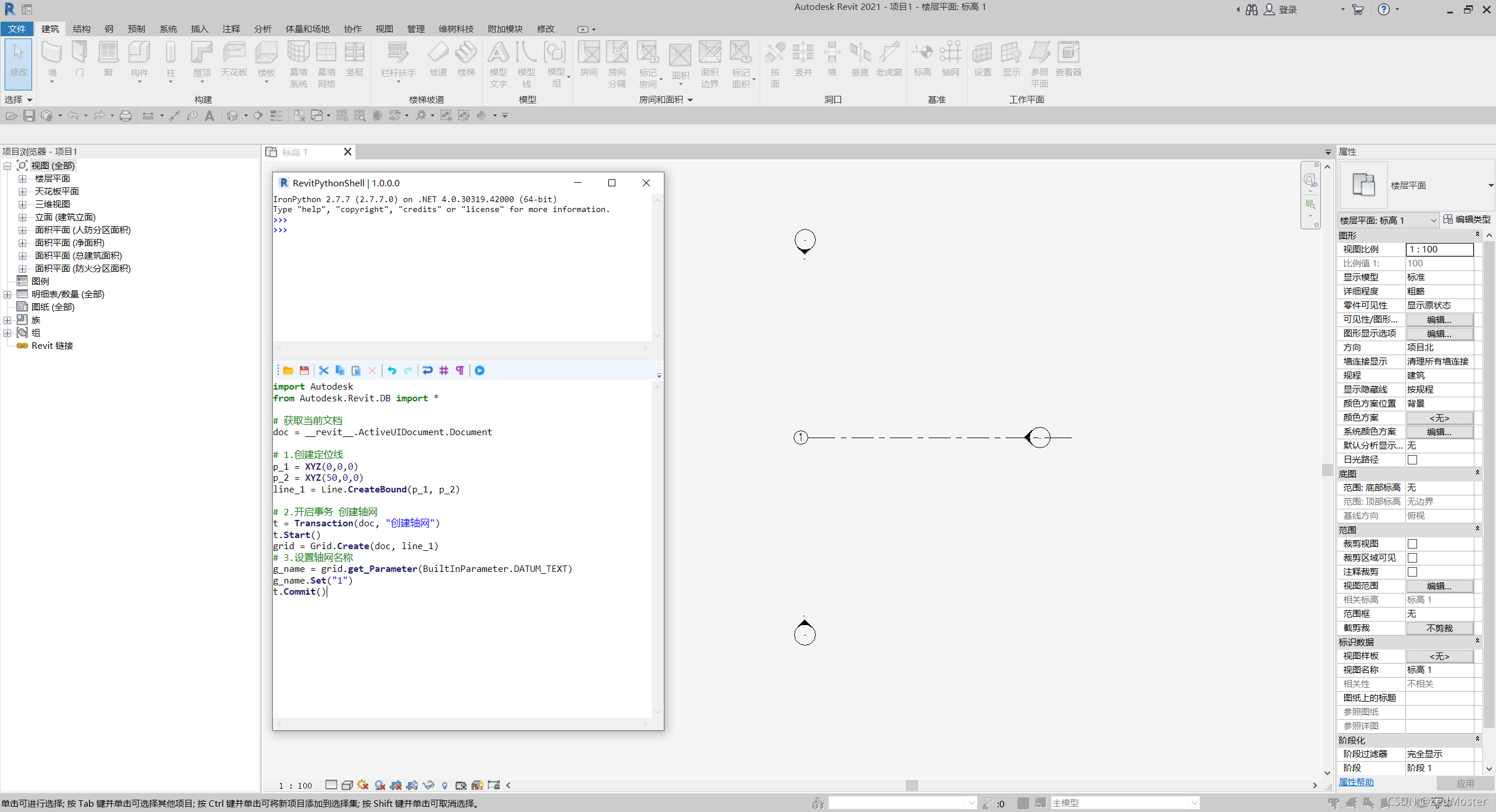

实现代码:

import Autodesk
from Autodesk.Revit.DB import * # 获取当前文档
doc = __revit__.ActiveUIDocument.Document # 1.创建定位线
p_1 = XYZ(0,0,0)
p_2 = XYZ(50,0,0)
line_1 = Line.CreateBound(p_1, p_2) # 2.开启事务 创建轴网
t = Transaction(doc, "创建轴网")
t.Start()
grid = Grid.Create(doc, line_1)
# 3.设置轴网名称
g_name = grid.get_Parameter(BuiltInParameter.DATUM_TEXT)
g_name.Set("1")
t.Commit()



总结:

1.创建构件需要开启事务(Transaction)

2.轴网名称不允许重复,若项目中已存在名称以上代码会创建失败

3.项目中存在相同名称轴网则不会创建成功


欢迎大家添加交流QQ群: 17075104

一起学习
