Spark基本术语表+基本架构+基本提交运行模式

一、Spark基本术语表

转载自：http://blog.csdn.net/simple_the_best/article/details/70843756

以下内容来自 http://spark.apache.org/docs/2.1.0/cluster-overview.html#glossary , 需要对 spark 的整个运行过程有所了解才能真正理解这些术语的涵义.

可以先看一下 http://dblab.xmu.edu.cn/blog/972-2 了解一下概况.

术语	术语简译	涵义
application	应用	基于 Spark 构建的用户程序. 一般包括了集群上的一个 driver 程序与多个 executor
application jar	应用的 jar 包	包含了用户的 Spark application 的一个 jar 包. 在某些情况下用户可能想要创建一个囊括了应用及其依赖的 “超级” jar 包. 但实际上, 用户的 jar 不应该包括 Hadoop 或是 Spark 的库, 这些库会在运行时被进行加载.
driver program	驱动程序	运行 application 的 main() 函数和创建 SparkContext 的进程.
cluster manager	集群管理器	获取集群资源的一个外部服务, 比如 standalone 管理器, Mesos 和 YARN.
deploy mode	部署模式	区分 driver 进程在何处运行. 在 “cluster” 模式下, 框架在集群内部运行 driver. 在 “client” 模式下, 提交者在集群外部运行 driver.
worker node	工作节点	集群内任一能够运行 application 代码的节点
executor	执行者	在 worker node 上 application 启动的一个进程, 该进程运行 task 并在内存或磁盘上保存数据. 每个 application 都有其独有的 executor.
task	任务	发送到一个 executor 的一系列工作
job	作业	由多个 task 组成的一个并行计算, 这些 task 产生自一个 Spark action (比如, save, collect) 操作. 在 driver 的日志中可以看到 job 这个术语.
stage	阶段	每个 job 被分解为多个 stage, 每个 stage 其实就是一些 task 的集合, 这些 stage 之间相互依赖 (与 MapReduce 中的 map 与 reduce stage 类似). 在 driver 的日志中可以看到 stage 这个术语.

Spark 内部术语解释

• Application：基于 Spark 的用户程序，包含了 driver 程序和集群上的 executor；
• Driver Program：运行 main 函数并且新建 SparkContext 的程序；
• Cluster Manager：在集群上获取资源的外部服务 (例如:standalone,Mesos,Yarn)；
• Worker Node：集群中任何可以运行应用代码的节点；
• Executor：是在一个 worker node 上为某应用启动的一个进程，该进程负责运行任务，并且负责将数据存在内存或者磁盘上。每个应用都有各自独立的 executors；
• Task：被送到某个 executor 上的工作单元；
• Job：包含很多任务的并行计算，可以与 Spark 的 action 对应；
• Stage：一个 Job 会被拆分很多组任务，每组任务被称为 Stage(就像 Mapreduce 分 map 任务和 reduce 任务一样)。

二、Spark基本架构

Spark运行架构包括集群资源管理器（Cluster Manager）、运行作业任务的工作节点（Worker Node）、每个应用的任务控制节点（Driver）和每个工作节点上负责具体任务的执行进程（Executor）。其中，集群资源管理器可以是Spark自带的资源管理器，也可以是YARN或Mesos等资源管理框架。
        与Hadoop MapReduce计算框架相比，Spark所采用的Executor有两个优点：一是利用多线程来执行具体的任务（Hadoop MapReduce采用的是进程模型），减少任务的启动开销；二是Executor中有一个BlockManager存储模块，会将内存和磁盘共同作为存储设备，当需要多轮迭代计算时，可以将中间结果存储到这个存储模块里，下次需要时，就可以直接读该存储模块里的数据，而不需要读写到HDFS等文件系统里，因而有效减少了IO开销；或者在交互式查询场景下，预先将表缓存到该存储系统上，从而可以提高读写IO性能。

在Spark中，一个应用（Application）由一个任务控制节点（Driver）和若干个作业（Job）构成，一个作业由多个阶段（Stage）构成，一个阶段由多个任务（Task）组成。当执行一个应用时，任务控制节点会向集群管理器（Cluster
Manager）申请资源，启动Executor，并向Executor发送应用程序代码和文件，然后在Executor上执行任务，运行结束后，执行结果会返回给任务控制节点，或者写到HDFS或者其他数据库中。

三、Spark基本提交（submit）运行模式

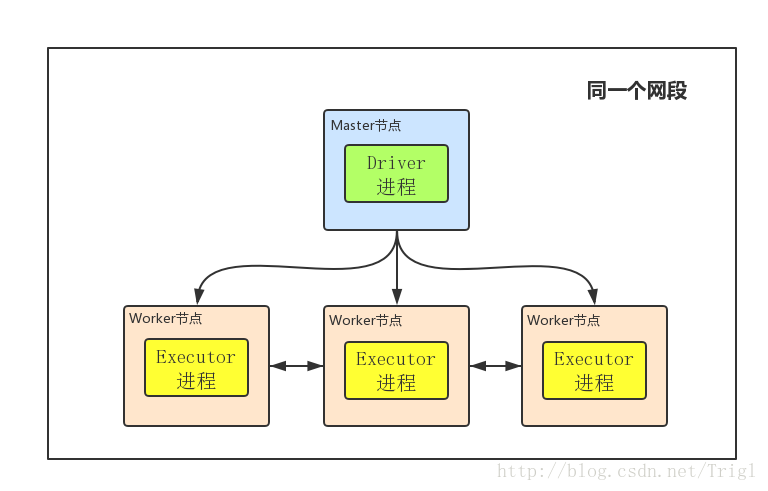

1、client mode（本地模式）

首先明白几个基本概念：Master节点就是你用来提交任务，即执行bin/spark-submit命令所在的那个节点；Driver进程就是开始执行你Spark程序的那个Main函数，虽然这里边画的Driver进程在Master节点上，但注意Driver进程不一定在Master节点上，它可以在任何节点；Worker就是Slave节点，Executor进程必然在Worker节点上，用来进行实际的计算

①client mode下Driver进程运行在Master节点上，不在Worker节点上，所以相对于参与实际计算的Worker集群而言，Driver就相当于是一个第三方的“client”

②正由于Driver进程不在Worker节点上，所以其是独立的，不会消耗Worker集群的资源

③client mode下Master和Worker节点必须处于同一片局域网内，因为Drive要和Executorr通信，例如Drive需要将Jar包通过Netty HTTP分发到Executor，Driver要给Executor分配任务等

④client mode下没有监督重启机制，Driver进程如果挂了，需要额外的程序重启。

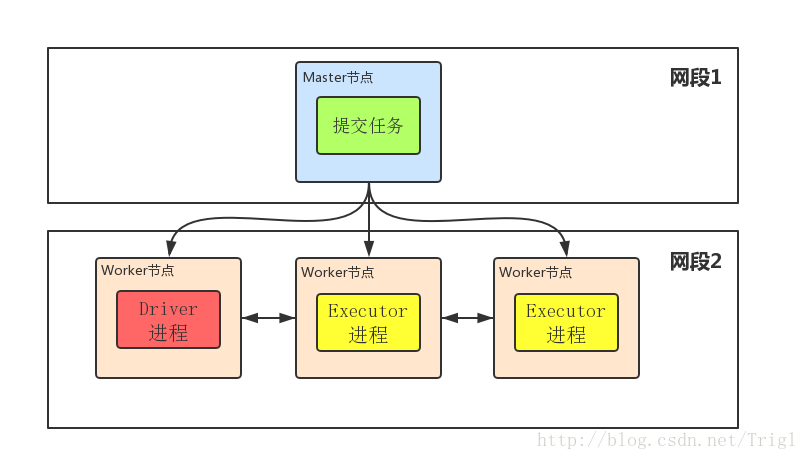

2、cluster mode（集群模式）

①Driver程序在worker集群中某个节点，而非Master节点，但是这个节点由Master指定

②Driver程序占据Worker的资源

③cluster mode下Master可以使用–supervise对Driver进行监控，如果Driver挂了可以自动重启

④cluster mode下Master节点和Worker节点一般不在同一局域网，因此就无法将Jar包分发到各个Worker，所以cluster mode要求必须提前把Jar包放到各个Worker几点对应的目录下面。
