Concat节点把多根输入线线组合成一排线输出。

参考链接


1.创建Concat.java, 并生成构造方法和logic()方法
略

2. 根据逻辑原理图，添加输入输出线
​​

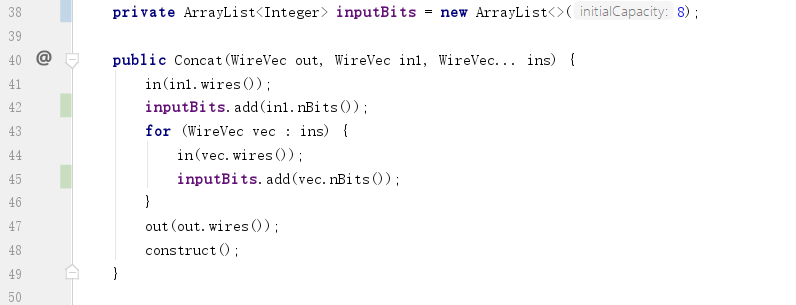

3. 在构造方法中搜集输入输出线并调用construct()方法
​​
为了使模块内与模块外的线一致，即节点input port的输入线和输出线一致，这里记录每一组输入线的数目，以方便在logic()中创建相应的每一组线。

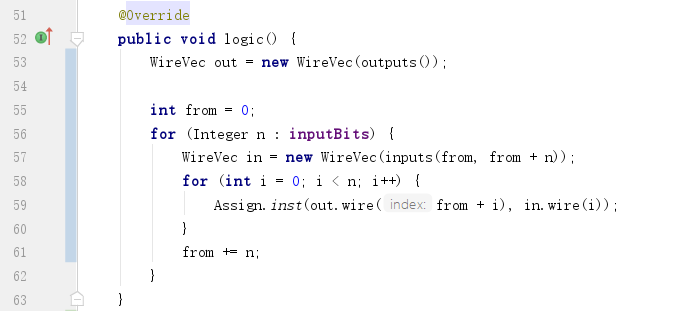

4. 在logic()方法中创建子节点并连线
​​
根据记录的每一组输入线的数目，创建相应的WireVec，然后逐个Assign到连接到output port的线。

5. 创建inst静态方法方便后续使用
略

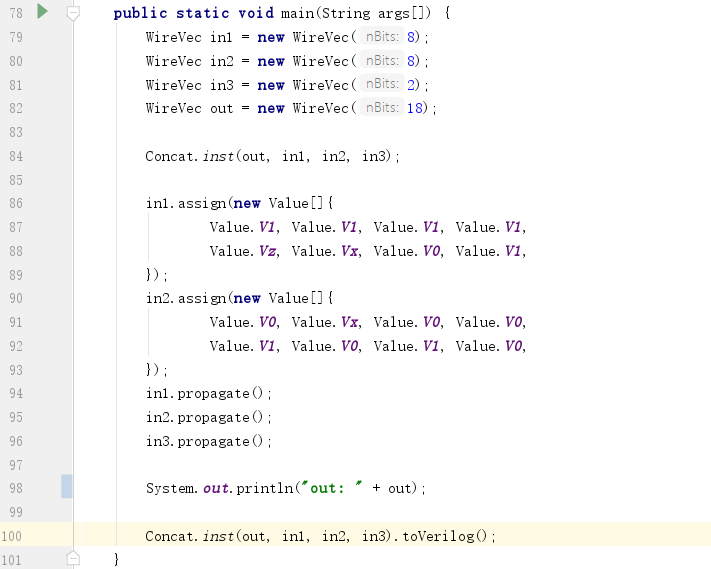

6. 创建main方法执行验证
​​

运行结果为：
​​

out的输出是从高位到低位，Concat的输入里面是从低位到高位.


7. 生成Verilog

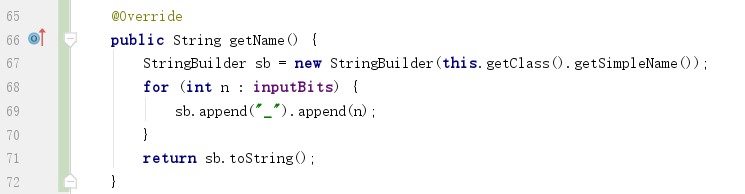

生成定制化模块名：
​​

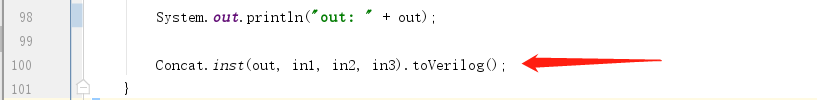

调用toVerilog()方法生成Verilog实现。
​​

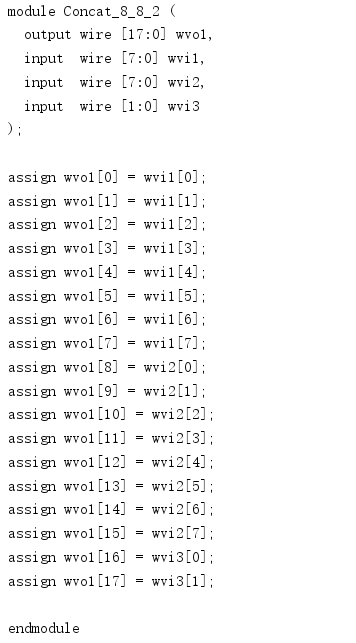

执行结果如下：

​​
